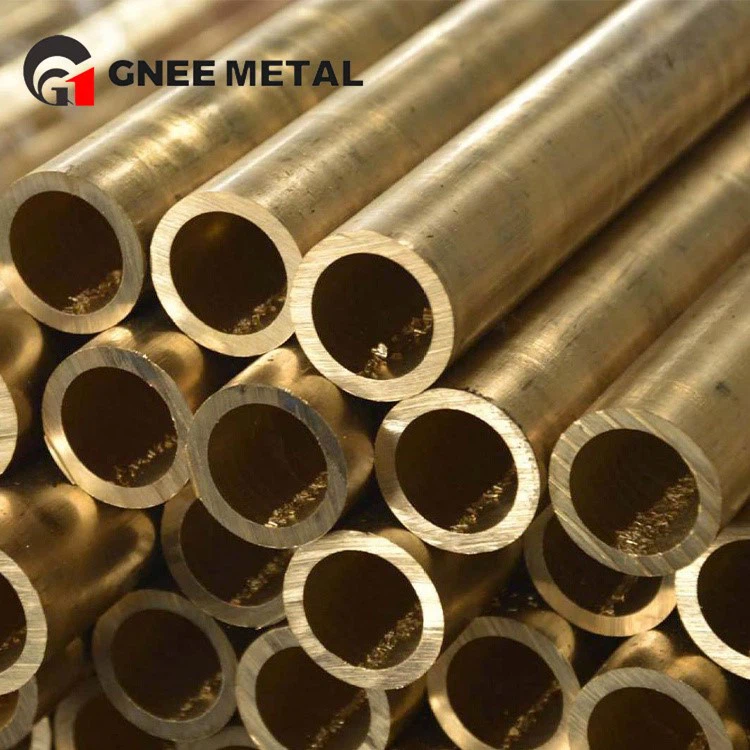

Kas ir ASTM B111 UNS C68700 alumīnija misiņa caurule
ASTM B111, kas izdots paralēli kā ASME SB111, nosaka bezšuvju vara un vara sakausējuma kondensatora caurules un uzgaļu materiālu, un UNS C68700 ir šīs saimes alumīnija misiņš. Sakausējums satur 76 - 79% vara, 1.8 - 2.5% alumīnija un kontrolētu arsēna daudzumu, pārsvarā izmantojot cinku. Alumīnija misiņš ir jūras ūdens{8}}dzesējamo virsmas kondensatoru darba sakausējums: saskarē ar gāzētu jūras ūdeni alumīnijs veido plānu, izturīgu oksīda plēvi, kas pasargā zem tā esošo metālu, tāpēc caurule iztur lielāku ūdens ātrumu un turbulentāku plūsmu nekā alvas{9}}nesošie Admiralty brass. Arsēna pievienošana veic tādu pašu funkciju kā C44300, kavējot dezincifikācijas procesu. Bezšuvju caurule tiek ražota no caurdurtām un ekstrudētām sagatavēm, pēc tam auksti stiepta un atkvēlināta līdz pasūtītajai temperatūrai kondensatora, iztvaicētāja un destilētāja apkalpošanai.
UNS C68700 ķīmiskais sastāvs
Tālāk norādītie ierobežojumi ir norādīti C68700 standartā ASTM B111/ASME SB111. Cinks ir sakausējuma līdzsvars, un dzelzs, svins un citi atlikumi tiek turēti zemā līmenī, lai aizsargplēve paliktu viendabīga.
| Elements | Ierobežojums (mas.%) |
|---|---|
| Varš | 76.0 - 79.0 |
| Alumīnijs | 1.8 - 2.5 |
| Arsēns | 0.02 - 0.06 |
| Svins | 0,07 maks |
| Dzelzs | 0,06 maks |
| Cinks | Atlikums |
Mehāniskās un fizikālās īpašības
Tālāk norādītās vērtības attiecas uz atkvēlināto stāvokli, kurā parasti tiek piegādātas kondensatora caurules. Īpašiem dizainiem ir pieejami augstāki-izturības temperamenti, un tie ir norādīti atbilstoši standarta temperatūras rindai.
| Īpašums | Vērtība |
|---|---|
| Stiepes izturība, atkvēlināta | vismaz 345 MPa (50 ksi). |
| Ražas izturība, atkausēta | vismaz 125 MPa (18 ksi). |
| Blīvums | 8,33 g/cm³ 25 C temperatūrā |
| Elastības modulis | 117 GPa |
| Puasona attiecība | 0.34 |
| Siltumvadītspēja | Apmēram viena ceturtā daļa no tīra vara |
| Pagarinājums | Tabulā norādīts pēc temperamenta un sienu biezuma specifikācijā |
Salīdzinot ar C44300 Admiralty misiņu, alumīnija misiņam ir aptuveni par 10% lielāka stiepes izturība, kā arī ievērojami labāka izturība pret triecienu, kas ir praktiskais iemesls, kāpēc tas ir vēlams kondensatoros, kas apstrādā ātru, gāzētu jūras ūdeni.
Starptautiskie atzīmju ekvivalenti
Pircēji, kas strādā saskaņā ar dažādiem reģionālajiem standartiem, var saskaņot sakausējumu, izmantojot tālāk norādīto līdzvērtības tabulu. Apzīmējumi raksturo to pašu nominālo sakausējumu saimi; konkrēto pasūtījumu kontrolējošajam dokumentam joprojām ir jāreglamentē sastāvs un pielaides.
| Materiāls | Eiropas apzīmējums | Amerikas apzīmējums |
|---|---|---|
| Varš, deoksidēts | EN 12449 Cu-DHP | ASTM B75 C12200 |
| Admiralitātes misiņš | EN 12451 CuZn28Sn1As | ASTM B111 C44300 |
| Alumīnija misiņš | EN 12451 CuZn20Al2As | ASTM B111 C68700 |
| Vara niķelis 90/10 | EN 12451 CuNi10Fe1Mn | ASTM B111 C70600 |
| Vara niķelis 70/30 | EN 12451 CuNi30Fe1Mn | ASTM B111 C71500 |
Alumīnija misiņa kondensatora cauruļu pielietojumi
Virsmas kondensatori termoelektrostacijās un atomelektrostacijās, kur caur caurules pusi tiek sūknēts liels jūras ūdens daudzums.
Daudzpakāpju zibspuldzes un reversās osmozes atsāļošanas iekārtas, tostarp sālsūdens sildītājs un destilācijas cauruļu komplekti.
Rafinēšanas un naftas ķīmijas siltummaiņi, dzesētāji un kondensatori.
Iztvaicētāji, uzgaļi un cauruļu{0}}lokšņu piederumi jūras un jūras dzesēšanas sistēmās.
Kuģa palīgmaiņi, smēreļļas dzesētāji un saldūdens ģeneratori.
Izgatavošanas, metināšanas un uzstādīšanas norādījumi
Alumīnija misiņa caurule parasti tiek savienota, velmējot un izpletojot cauruļu loksnēs vai lodējot, un kausēšanas metināšanu izmanto reti, jo sakausējums ir jutīgs pret siltuma ievadi. Vietās, kur metināšana ir neizbēgama, zema siltuma padeve, kontrolēta caurlaides temperatūra un ar alumīniju bagātās virsmas plēves noņemšana savienojuma zonā uzlabo stabilitāti. Aukstā apstrāde palielina atlikušo spriegumu, kas izraisa sprieguma-korozijas plaisāšanu amonjaka vidē, tāpēc auksti formētie gali pirms apkopes ir jāatbrīvo no spriedzes-. Ar caurulēm jārīkojas tā, lai virsmas oksīda plēve netiktu noberzta, jo saskrāpēta caurule zaudē aizsardzību pret eroziju{7}}no korozijas, ko nodrošina alumīnija saturs. Uzglabāšanas un uzstādīšanas laikā turiet caurules sausas un atsevišķi no amonjaka vai amonija savienojumiem, un pirms nodošanas ekspluatācijā izskalojiet ūdens pusi, lai noņemtu gružus, kas varētu radīt lokālu turbulenci un bedrītes.
FAQ
J: Kāpēc šim misiņam ir pievienots alumīnijs?
Alumīnijs uz caurules virsmas veido aizsargājošu oksīda plēvi, kas ir izturīga pret triecieniem un erozijas{0}}koroziju ātrā, gāzētā jūras ūdenī, kas ir ekspluatācijas nosacījums, kas iznīcina vienkāršu misiņu.
J: Kāda ir C68700 atkvēlinātā stiepes izturība?
Kondensatora caurulēm izmantotais rūdīšanas stāvoklis ir noteikts ar minimālo stiepes izturību 345 MPa (50 ksi) un minimālo tecēšanas robežu 125 MPa (18 ksi).
J: Vai C68700 ir labāks par C44300 jūras ūdenī?
Liela ātruma, turbulentam vai gāzētam jūras ūdenim, jā: alumīnija-bagātīgā plēve nodrošina alumīnija misiņa lielāku eroziju-noturību pret koroziju, savukārt Admiralty misiņš joprojām ir piemērots ar mērenu ātrumu un zemākām izmaksām.
J: Kura Eiropas klase atbilst C68700?
EN 12451 sakausējumu apzīmē kā CuZn20Al2As, kas atbilst ASTM B111 C68700 un alumīnija misiņa klasei JIS H3300 sērijā.
J: Kā jāsavieno alumīnija misiņa caurules?
Rullīšu izplešanās cauruļu loksnēs vai lodēšana ir standarta prakse. Kodolmetināšanai ir nepieciešama neliela siltuma padeve un rūpīga tīrīšana, jo sakausējums ir jutīgs pret pārmērīgu karsēšanu.
J: Kas izraisa priekšlaicīgu alumīnija misiņa cauruļu atteici?
Kondensātā esošais amonjaks izraisa spriedzes{0}}korozijas plaisāšanu, aizsargplēves nobrāzums izraisa lokālu uzbrukumu, un gruži vai stāvošs ūdens rada turbulenci un bedres. Laba ūdens ķīmija un tīra nodošana ekspluatācijā ļauj izvairīties no visiem trim.
