Vara niķelis C70600piedāvā izcilu izturību pret koroziju, īpaši jūras sālsūdens vidē. Galvenie kaltā vara-niķeļa sakausējumi, kas izvēlēti jūras ūdens apkalpošanai, satur 10 vai 30 procentus niķeļa. Tajos ir arī svarīgas dzelzs un mangāna piedevas, kas ir nepieciešamas, lai uzturētu labu izturību pret koroziju.
Vara niķelis C70600 ir pazīstams arī kā vara niķelis 90/10, jo tas sastāv no 10% niķeļa vai kā ASTM B111 un ASME SB111. Turklāt C70600 ir mērena izturība, metināmība un formējamība. Kontrolēta daudzuma dzelzs un mangāna iekļaušana arī nodrošina 90/10 sakausējuma ārkārtēju izturību pret vispārēju koroziju un spriegumu plaisāšanu, kā arī pret eroziju un triecieniem, ko rada turbulentais ūdens, kas satur gaisa burbuļus un dūņas, kas plūst lielā ātrumā.
Specifikācija
ASTM B111/B111M standarta specifikācija vara un vara-sakausējuma bezšuvju kondensatora caurulēm un uzmavas materiāliem.
| UNS Nr. | C70600 — BSI Nr. CN102 — ISO nosaukums CuNi10Fe1Mn |
| Ķīmiskais sast. (%) | Cu rem / Ni 9 ~ 11 / Pb 0,05 / Fe 1 ~ 1,8 / Zn 1 max / Mg 1 max |
| ASTM Spec. | B 111, B 395, B 466, B 552 |
| ASME spec. | SB 111, SB 395, SB 466 |
| Lietojumprogrammas | Kondensatora, iztvaicētāja un siltummaiņa caurules; Destilētāja caurules; Sālsūdens cauruļvadi. |
| Temperatūra | O61 atkvēlināts / H55 gaišs-uzzīmēts |
Ķīmiskais sastāvs
| Elementi | ||||||
| Cu | Pb | Zn | Fe | Ni | Mn | |
| Min (%) | 1.0 | 9.0 | ||||
| Maks. (%) | Rem | 0.05 | 1.0 | 1.8 | 11.0 | 1.0 |
Mehāniskās īpašības
| Veidlapa | Temperatūra | Stiepes Spēks (ksi) |
YS-0,2% nobīde (ksi) | YS-0,5% Ext (ksi) | Pagarinājums (%) |
Rokvels B mērogs |
Rokvela F skala | Rockwell 30T skala |
| Bārs | Grūti | 50 Tip | 25 Tip | 15 Tip | ||||
| Mīksta atlaide | 38 min | 15 Tip | 30 Tip | |||||
| Dzīvoklis Produkti |
1/4 Grūti | 53 Tip | 16 Tip | 35 Tip | 60 Tip | |||
| Kā karsti velmēts | 40 min Standartam |
15 Tip | 30 min Standartam |
3 min Standartam |
||||
| Grūti | 75 Tip | 73 Tip | 5 Tip | 80 Tip | ||||
| Caurule | Atkvēlināts | 44 Tip | 16 Tip | 42 Tip | 15 Tip | 65 Tip | 26 Tip | |
| Gaiši zīmēts, Viegli auksti velmēti |
45 min Standartam |
10 Tip | 72 Tip | 100 tip | 70 Tip |
ASTM B111 C70600 caurules pielietojumi
| Pielietojuma apgabals | Īpaša izmantošana |
|---|---|
| Kondensatori | Virsmas kondensatori spēkstacijās un kuģos |
| Iztvaicētāji | Jūras ūdens iztvaicētāji atsāļošanas iekārtās |
| Siltummaiņi | Korpusa un cauruļu siltummaiņi |
| Destilētāja caurules | Destilācijas iekārtas |
| Sālsūdens cauruļvadi | Jūras jūras ūdens sistēmas |
| Zemūdens caurules | Zemūdens lietojumi |
| Jūras aparatūra | Sūkņi, vārsti, armatūra |
C70600 (90/10) pret C71500 (70/30)
| Īpašums | C70600 (90/10 CuNi) | C71500 (70/30 CuNi) |
|---|---|---|
| Niķeļa saturs | 9-11% | 28-30% |
| Vara saturs | Atlikums (~88%) | Atlikums (~67%) |
| Dzelzs saturs | 1.0-1.8% | 0.4-1.0% |
| Stiepes izturība (atkvēlināta) | ~44 ksi (parasti) | ~50-55 ksi |
| Teces izturība (atkvēlināta) | ~16 ksi | ~18-20 ksi |
| Pagarināšana (atlaidināta) | ~42% | ~30-40% |
| Jūras ūdens korozija | Lieliski | Superior |
| Izturība pret eroziju | Labi (līdz 3-4 m/s) | Lieliski (līdz 5+ m/s) |
| Siltumvadītspēja | Augstāks | Nolaist |
| Relatīvās izmaksas | Nolaist | Augstāks |
Kāpēc izvēlēties C70600 jūras ūdens pakalpojumam?
Galvenie kaltā vara{0}}niķeļa sakausējumi, kas izvēlēti jūras ūdens izmantošanai, satur10% vai 30% niķeļa. C70600 (90/10)bieži tiek dota priekšroka, jo:
| Priekšrocība | Ieguvums |
|---|---|
| Lieliska izturība pret koroziju | Iztur jūras sālsūdens vidi |
| Dzelzs un mangāna piedevas | Uzturiet labu izturību pret koroziju |
| Mērens spēks | Pietiekami lielākajai daļai jūras ūdens lietojumu |
| Laba metināmība | Viegli izgatavot un uzstādīt |
| Lieliska formējamība | Var saliekt un formēt |
| Izturība pret bioloģisko piesārņojumu | Samazināta apkope |
Rezultāts: C70600 ir nozares standarts jūras ūdens dzesēšanai un siltuma pārnesei.
ASTM B111 C70600 caurule — kvalitāte un pārbaude
GNEEnodrošina visuASTM B111 C70600 caurulesatbilst standarta prasībām, izmantojot:
| Kvalitātes pasākums | Apraksts |
|---|---|
| Ķīmiskā analīze | Cu, Ni, Fe, Mn, Pb, Zn pārbaude |
| Mehāniskā pārbaude | Stiepes, raža, pagarinājums |
| Cietības pārbaude | Rockwell F vai 30T |
| Izplešanās tests | Novērtējiet elastību |
| Izlīdzināšanas tests | Novērtējiet spēju saplacināt bez plaisāšanas |
| Virpuļstrāvas pārbaude | Atklājiet virsmas/apakšvirsmas defektus |
| Hidrostatiskais tests | Pārbaudiet spiediena integritāti |

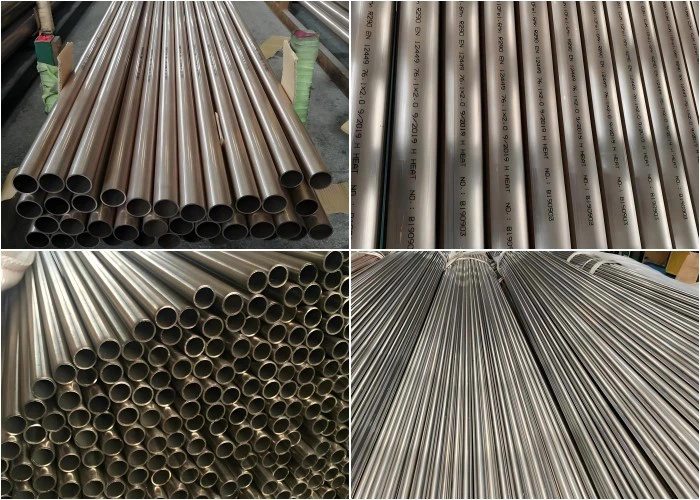

ASTM B111 C70600 caurule — pieejamās formas un temperatūras
| Veidlapa | Pieejamie temperi | Galvenās īpašības |
|---|---|---|
| Caurule | O61 (rūdīts) | Mīksta, augsta elastība (42% pagarinājums) |
| Caurule | H55 (gaiša{1}}zīmēta) | Lielāka izturība (45 ksi min stiepes) |
| Bārs | Cieta, mīksta atlaide | Dažādi spēka līmeņi |
| Plakanie izstrādājumi | 1/4 cieta, karsti velmēta, cieta | Plākšņu/lokšņu lietojumiem |
GNEEgalvenokārt piegādesbezšuvju caurulesrūdītā (O61) un vieglā -vilktā (H55) rūdījumā.
Starptautiskās līdzvērtīgās klases C70600
| Standarta | Līdzvērtīga pakāpe |
|---|---|
| UNS (ASV) | C70600 |
| BSI (Apvienotā Karaliste) | CN102 |
| ISO | CuNi10Fe1Mn |
| LV (Eiropa) | CW352H |
| DIN (Vācija) | CuNi10Fe1,6 Mn (2,1972) |
| Ķīniešu standarts | BFe10-1-1 |
| JIS (Japāna) | C7060 |
FAQ
Q1: Kāds ir ASTM B111 C70600 vara niķeļa caurules ķīmiskais sastāvs?
A: ASTM B111 C70600satur:Varš (pārējais), niķelis 9-11%, dzelzs 1,0-1,8%.ar ne vairāk kā 0,05% svina, 1,0% cinka un 1,0% mangāna. Dzelzs un mangāns ir būtiski jūras ūdens izturībai pret koroziju.
Q2: Kādi ir pieejamie ASTM B111 C70600 caurules temperamenti?
A: ASTM B111 C70600 cauruleir pieejamsO61 (rūdīts)– mīksts ar 42% pagarinājumu, unH55 (gaiša{1}}zīmēta)– lielāka izturība ar 45 ksi minimālo stiepes spēku.GNEEpiegādā abus.
Q3: Kāda ir atlaidinātās ASTM B111 C70600 caurules tipiskā stiepes izturība?
A: Rūdīta ASTM B111 C70600 cauruleir tipiska stiepes izturība44 ksiun tecēšanas robeža16 ksi, ar 42% pagarinājumu.
Q4: Kādas ir ASTM specifikācijas, kas attiecas uz C70600 vara niķeļa sakausējumu?
A: C70600attiecasASTM B111(kondensatora caurules),ASTM B395(siltummaiņa caurules),ASTM B466(bezšuvju caurule) unASTM B552(metināta caurule).
Q5: Kur parasti tiek izmantota ASTM B111 C70600 caurule?
A: ASTM B111 C70600 cauruletiek izmantotskondensatori, iztvaicētāji, siltummaiņi, destilētāja caurules, sālsūdens cauruļvadi, zemūdens caurules un jūras aparatūra.
6. jautājums: kāpēc vara niķeļa sakausējumam C70600 tiek pievienots dzelzs un mangāns?
A:Tam pievieno dzelzi un mangānuC70600uzturētlaba izturība pret korozijujūras ūdenī, īpaši izturīga pret eroziju un triecieniem no turbulenta ūdens, kas satur gaisa burbuļus un dūņas.
Q7: Kāda ir atšķirība starp C70600 un C71500 jūras ūdens pakalpojumiem?
A: C70600 (90/10)piedāvā izcilu izturību pret koroziju ar augstāku siltumvadītspēju un zemākām izmaksām.C71500 (70/30)nodrošina izcilu izturību un izturību pret eroziju liela ātruma{0}}jūras ūdens izmantošanai.
Q8: Kāds ir ASME ekvivalents ASTM B111 C70600?
A:ASME ekvivalenti irASME SB111 C70600, ASME SB395 C70600 un ASME SB466 C70600. GNEEpiegādā caurules gan ASTM, gan ASME standartiem.
9. jautājums. Kādi testi ir nepieciešami ASTM B111 C70600 kondensatora caurulēm?
A:Nepieciešamie testi ietverķīmiskā analīze, stiepes tests, cietības tests, izplešanās tests, saplacināšanas tests, virpuļstrāvas tests un hidrostatiskais tests.
Q10: Kāds ir ASTM B111 C70600 atkausētās caurules pagarinājums?
A: ASTM B111 C70600 atkausēta cauruleir tipisks pagarinājums42%, kas norāda uz izcilu elastību lieces un formēšanas operācijām.
Q11: Vai ASTM B111 C70600 caurule ir piemērota sālsūdens cauruļvadiem?
A:Jā,ASTM B111 C70600 caurule ir īpaši paredzēta sālsūdens cauruļvadiempateicoties lieliskajai izturībai pret jūras ūdens koroziju, eroziju un bioloģisko piesārņojumu.
12. jautājums. Kādus sertifikātus GNEE nodrošina ASTM B111 C70600 caurulēm?
A: GNEEnodrošinaLV10204 3.1 Dzirnavu pārbaudes sertifikātiun var noorganizēt trešās puses{0}}pārbaudi līdz plkstSGS, TUV, DNV, LLOYDS vai ABSpēc pieprasījuma.
Kā mēs pārbaudām katru C70600 sūtījumu
C70600 ir paredzēts korozīvām vidēm. Materiālu kļūmes parasti sākas ar nepārbaudītām partijām. Mēs to novēršam.
Regulāras pārbaudes C70600:
| Pārbaudes vienums | Metode / rīks | Pieņemšanas kritēriji |
|---|---|---|
| Ķīmiskais sastāvs | Optiskās emisijas spektrometrs | ASTM B151 / ASME SB151 |
| Stiepes īpašības | Universāla testēšanas iekārta | Lielāks vai vienāds ar 275 MPa UTS, lielāks vai vienāds ar 125 MPa YS |
| Cietība | Rockwell vai Brinell testeris | Konsekventa visā sadaļā |
| Caurules integritāte | Virpuļstrāva vai hidrostatiska (pēc izvēles) | Nav noplūdes, nav defekta signāla |
| Graudu lielums | Metalogrāfiskais mikroskops | ASTM graudu izmērs Nr. 5 vai smalkāks |
| Izmēru precizitāte | Lāzera mikrometrs / suporti | ±0,05 mm vai ciešāk |
Dokumentācija:Katra partija saņem parakstītu dzirnavu pārbaudes sertifikātu ar siltuma numuru. Ir pieejami trešās puses liecinieki (SGS, BV, Intertek).
Iepakojums – C70600 aizsardzība tranzītam
C70600 ir izturīgs pret jūras ūdens koroziju, taču tas nav izturīgs pret fiziskiem bojājumiem vai sliktu vadāmību. Mūsu iepakojums ir paredzēts tālsatiksmes-kravu pārvadājumiem.
C70600 iepakojums pēc produkta formas:
| Veidlapa | Primārā aizsardzība | Sekundārā aizsardzība | Ārējais konteiners |
|---|---|---|---|
| Caurules (taisnas) | Plastmasas gala vāciņi + PE spirālveida apvalks | Vaska{0}}pārklāts papīrs | Sešstūra koka saišķis vai tērauda palete |
| Caurules (tītas) | Iekšējā kartona serde | Pret-aptraipīšanas plēve + elastīga ietīšana | Saplākšņa spole vai kaste |
| Plāksnes / loksnes | Kraftpapīra ievilkšana | Malu aizsargi + tērauda siksnas | Jūrai derīgs fumigācijas -finiera futrālis |
| Stieņi / Stieņi | VCI saraušanās plēve | Kartona piedurkne | Koka kaste ar putuplasta oderi |
| Vadi | Slāņa uztīšana uz spoles | PE maisiņš + desikants | Eksporta kartona kārba + palete |
| Sloksnes | Pārlikts eļļas papīrs | Spoles ietīšana | Kartona kaste vai tērauda muca |
Marķējums uz iepakojuma:Pakāpe (C70600), siltuma numurs, izmēri, neto svars, PO numurs.
Rūpnīca – C70600 apstrādes iekārtas
Mēs neesam tirgotāji. Mēs darbinām aprīkojumu, kas veido C70600 no sagataves līdz gatavam produktam.
C70600 ražošanas līnija:
| Stacija | Aprīkojums | Mērķis C70600 |
|---|---|---|
| Kausēšana un liešana | Horizontālā nepārtrauktās liešanas krāsns | Izgatavojiet cietus sagataves ar kontrolētu ķīmiju |
| Veidošanās | 2000T reversās ekstrūzijas prese | Izveidojiet bezšuvju cauruļu apvalkus |
| Izmēru noteikšana | Aukstās pilger dzirnavas (2 augstas / 3 augstas) | Samaziniet sienu biezumu, uzlabojiet graudu struktūru |
| Zīmējums | 30T – 100T vilkšanas soliņi | Sasniedziet galīgo OD, WT un virsmas apdari |
| Atkausēšana | Tīkla lentes krāsns ar aizsargājošu atmosfēru | Atjaunojiet elastību, noņemiet atlikušo spriegumu |
| Iztaisnošana | 2 ruļļu rotējošais taisnotājs | Pareizs loks un ovāls |
| Griešana | CNC lidojošais zāģis vai disku griezējs | Precīzs garums (±1 mm) |
| Virsmas apdare | Kodināšanas vanna + saldūdens skalošana | Noņemiet oksīdus, padariet virsmu gaišāku |
Kvalitatīvs aprīkojums priekš C70600:Spektrometrs (Thermo Fisher), UTM (60T jauda), virpuļstrāvas defektu detektors (Magnaflux), cietības testeris (Rockwell).
Jauda:150–200 tonnas mēnesī C70600 produktiem.
Produktu klāsts – pilns vara izstrādājumu piedāvājums
| Produkta forma | Kopējās pakāpes | Piemērojamie standarti | Izmēru pieejamība | Tipiski gala lietojumi |
|---|---|---|---|---|
| Caurules / Caurules | C10100, C11000, C12200, C70600, C71500, C44300, C68700, C19400 | ASTM B75, B111, B280, B466, EN 12449, ASME SB111 | OD: 4–450 mm WT: 0,5–18 mm Maksimālais garums: 20m |
Siltummaiņi, kondensatori, eļļas dzesētāji, atsāļošanas iekārtas, hidrauliskās līnijas |
| Plāksnes / loksnes | C11000, C12200, C10100, C70600, C71500, C26000, C27200, C52100 | ASTM B152, B171, B402, EN 1652, JIS H3100 | Thk: 0,2–80 mm Platums: mazāks vai vienāds ar 1000 mm Garums: mazāks vai vienāds ar 3500 mm |
Transformatoru tinumi, kopnes, blīves, jumta segums, ķīmisko tvertņu apšuvums |
| Stieņi / Stieņi | C11000, C10100, C70600, C71500, C36000, C38500, C23000, C26000 | ASTM B16, B124, B151, EN 12164, JIS H3250 | Diametrs: 4-250 mm Forma: apaļa, sešstūra, kvadrātveida, plakana |
Vārstu kāti, sūkņa komponenti, skrūvju mašīnu daļas, stiprinājumi, elektriskie savienotāji |
| Vadi | C11000, C10100, C70600, C71500, C26000, C51000, C52100 | ASTM B1, B2, B3, B206, EN 12166 | Diametrs: 0,05–10 mm Spoles svars: 5-150 kg |
Metināšanas elektrodi, gaisvadu vads, siets, atsperes, rotaslietas, kabeļu ekranēšana |
| Sloksnes | C11000, C26000, C27200, C70600, C52100, C19400, C19200 | ASTM B36, B465, B888, EN 1654, JIS H3100 | Thk: 0,03-4mm Platums: 4-350 mm Spoles ID: 300–500 mm |
Releja atsperes, akumulatora kontakti, spaiļu savienotāji, štancēšana, EMI ekranējums |
