ASTM B111 C68700 alumīnija misiņa caurulemaksā par 40-50% mazāk nekāC70600 vara niķelis, bet iztur 15-20 gadus, nevis 20-25 gadus jūras ūdenī.Lielākajai daļai pircēju C68700 nodrošina labāku vērtību. Amonjaka lietošanai vai temperatūrai virs 80 grādiem ir nepieciešams C70600. Šajā rokasgrāmatā ir aprakstīti reāli projektu scenāriji, izmaksu modeļi un lēmumu koks. GNEE (Ķīna) piegādā abus sakausējumus.
Kurš sakausējums kādam darbam?
| Projekta stāvoklis | Ieteicamais sakausējums | Kāpēc |
|---|---|---|
| Tīrs jūras ūdens,<50°C, continuous flow | C68700 | 40-50% lētāk, 15-20 gadu kalpošanas laiks |
| Piesārņots jūras ūdens (sulfīds, zems pH) | C68700 nano-apstrādāts | 8x labāks par misiņu, atbilst CuNi |
| Silts jūras ūdens 50-80 grādi | C68700 nano-apstrādāts | Standarta C68700 noārdās virs 60 grādiem |
| Seawater >80 grādi | C70600 | C68700 oksīda plēve sadalās |
| Amonjaks ūdenī (mēslojums, ķīmiskais līdzeklis) | C70600 | C68700 plaisas nedēļās |
| High velocity >5.2 m/s | Ne viens, ne otrs- izmantojiet titānu | Abi sakausējumi noārdās virs robežas |
| Budžets{0}}ierobežots projekts | C68700 | Zemākās sākotnējās un gada izmaksas |
| 25 gadu dizaina kalpošanas laiks bez nomaiņas | C70600 | C68700, iespējams, būs jānomaina 18.–22. gadā |
GNEE apakšējā līnija:80% jūras ūdens lietojumu C68700 ir gudrāks pirkums. Maksājiet par C70600 tikai tad, ja to pieprasa īpaši apstākļi.
Jaunas konstrukcijas jūras ūdens dzesēšanas sistēma — darbība 15 gadus
Projekts:Jauna ķīmiskā rūpnīca Singapūrā. Jūras ūdens dzesēšana. Nepārtraukta plūsma. Temperatūra 28-32 grādi . Dizaina kalpošanas laiks 15 gadi. Kopējais caurules garums 5000 metri. Izmērs 25mm OD x 2,0mm siena.
Izmaksu salīdzinājums (GNEE citāti, FOB Ķīna):
| Izmaksu postenis | C68700-O60 | C70600-O60 | Atšķirība |
|---|---|---|---|
| Cena par kg | $12 | $21 | C68700 ietaupa 9 USD/kg |
| Cena par metru | $15 | $26 | C68700 ietaupa USD 11/m |
| Kopējās materiālu izmaksas | $75,000 | $130,000 | C68700 ietaupa 55 000 USD |
| Paredzamā dzīve | 15-20 gadi | 20-25 gadi | Abi pārsniedz 15 gadu dizainu |
| Nepieciešama nomaiņa dizaina dzīves laikā? | Nē | Nē | Kaklasaite |
| Gada izmaksas (15 gadi) | 5000 USD gadā | 8700 USD gadā | C68700 ietaupa 3700 USD gadā |
Lēmums:C68700 uzvar. Projektam nepieciešami tikai 15 gadi. Maksājot par 73% vairāk par C70600, tiek iegūta dzīve, kas nav vajadzīga.
GNEE komentārs:Šis ir visizplatītākais scenārijs. Pircēji, kuri automātiski norāda C70600, vienam projektam iztērē 50 000–100 000 USD.
Piesārņota osta – spēkstacijas ieplūde
Projekts:Elektrostacija Roterdamas ostā. Jūras ūdenī ir sulfīds (0,5–1,0 ppm) no piegādes. Temperatūra 15-25 grādi . Dizaina kalpošanas laiks 20 gadi. Caurules izmērs 25 mm x 2,5 mm.
Izmaksu salīdzinājums (ar nano-apstrādātu C68700):
| Izmaksu postenis | C68700 Nano-Apstrādāts | C70600 standarts | Atšķirība |
|---|---|---|---|
| Cena par kg | $15 | $21 | C68700 ietaupa 6 USD/kg |
| Paredzamais mūžs piesārņotā ūdenī | 15-18 gadi | 20-22 gadi | C70600 kalpo par 3-5 gadiem ilgāk |
| Nepieciešama nomaiņa 20. gadā? | Varbūt (15-20% iespēja) | Nē | C70600 priekšrocība |
| 20 gadu gada izmaksas | 6500–7200 USD gadā | 7800–8500 USD gadā | C68700 vēl zemāks |
Lēmums:C68700 nano{1}}apstrādāts joprojām iegūst izmaksas. Tomēr, ja nomaiņas dīkstāves laiks ir ārkārtīgi dārgs (piemēram, atomelektrostacija), maksājiet par C70600.
GNEE dati:GNEE Roterdamas ostas testā (3 gadi) ar nano-apstrādātu C68700 dezincifikācija bija 0,032 mm gadā. C70600 nebija dezincifikācijas (nav cinka, ko izskalot). Bet C68700 maksā par 30% mazāk.
Augsta temperatūra – atsāļošanas sālījuma sildītājs
Projekts:Atsāļošanas iekārta. Sālījuma temperatūra 75-85 grādi. Jūras ūdens. Dizaina kalpošanas laiks 20 gadi. Caurules izmērs 32mm x 2,5mm.
Izmaksu salīdzinājums:
| Izmaksu postenis | C68700 High{1}}Al (2,4%) | C70600 | Atšķirība |
|---|---|---|---|
| Cena par kg | $16 | $22 | C68700 ietaupa 6 USD/kg |
| Paredzamais mūžs 80 grādu temperatūrā | 8-12 gadi | 20+ gadi | C70600 uzvar |
| Nomaiņas 20 gados | 1 vai 2 | 0 | C70600 priekšrocība |
| 20 gadu kopējās izmaksas (ieskaitot nomaiņu) | $120,000-150,000 | $110,000-130,000 | C70600 nedaudz zemāks |
Lēmums:C70600 uzvar. Virs 70 grādiem C68700 kalpošanas laiks ievērojami samazinās. Par augstas temperatūras{5}}jūras ūdeni maksājiet par C70600.
GNEE piezīme:Daži pircēji veiksmīgi izmanto C68700 līdz 70 grādiem. Virs 70 grādiem GNEE iesaka C70600 vai titānu.
Amonjaka serviss – mēslojuma rūpnīcas dzesēšana
Projekts:Mēslojuma iekārta. Dzesēšanas ūdens satur 2-5 ppm amonjaka. Temperatūra 40 grādi. Caurules izmērs 19 mm x 2,0 mm.
Izmaksu salīdzinājums — bet C68700 nav risinājums:
| Parametrs | C68700 | C70600 |
|---|---|---|
| Izturība pret amonjaku | Slikti – neizdodas nedēļās | Labi |
| Paredzamā dzīve | 1-6 mēneši | 15-20 gadi |
| Vai tas ir lietojams? | Nē | Jā |
Lēmums:C70600 ir vienīgā izvēle. Neizmantojiet C68700 ūdenī, kas satur amonjaku. Pirms pasūtīšanas pārbaudiet ūdens NH₃ līmeni.
GNEE brīdinājums:GNEE ir pieredzējis, ka C68700 caurules sabojājas 3 nedēļu laikā amonjaka servisā. Izmaksu ietaupījumi nav svarīgi, ja produkts nedarbojas.
Kopējās īpašumtiesību izmaksas – 5, 10, 15, 20 gadu modeļi
Pieņēmumi:1000 metri 25 mm x 2,0 mm caurules. Jūras ūdens, tīrs, 30 grādi. Nav amonjaka.
| Laika periods | C68700 Izmaksas | C70600 Izmaksas | Ietaupījumi ar C68700 |
|---|---|---|---|
| 0 gads (pirkums) | $15,000 | $26,000 | $11,000 |
| 5. gads (apkope) | $1,000 | $800 | $200 |
| 10. gads (apkope) | $1,500 | $1,200 | $300 |
| 15. gads (pārbaude) | $2,000 | $1,500 | $500 |
| 20 gads (ja nepieciešama nomaiņa) | $15,000 (C68700) | 0 $ (C70600 joprojām ir labs) | -$15,000 |
| Kopā pa 15. gadu | $19,500 | $29,500 | C68700 ietaupa 10 000 USD |
| Kopā līdz 20. gadam | $34,500(ja nomainīts) | $29,500 | C70600 ietaupa 5000 USD |
Līdzsvara{0}}punkts:Gads 18-19. Ja jūsu projekta darbības laiks ir mazāks par 18 gadiem, C68700 ietaupa naudu. Ja vairāk nekā 18 gadus, C70600 galu galā uzvar.
GNEE padoms:Lielākajai daļai rūpniecisko projektu projektēšanas laiks ir 15-20 gadi. Tiem C68700 ir lētāka izvēle.
Piegādes ķēdes salīdzinājums — pieejamība un izpildes laiks
| Piedāvājuma faktors | C68700 (GNEE) | C70600 (GNEE) |
|---|---|---|
| Krājumu pieejamība (parasti izmēri) | Augsts– 50+ tonnas | Ierobežots – 10-15 tonnas |
| Izpildes laiks – krājumu izmēri | 7-10 dienas | 15-20 dienas |
| Izpildes laiks – pielāgoti izmēri | 20-25 dienas | 30-40 dienas |
| MOQ – krājumu izmēri | 500 kg | 1000 kg |
| MOQ — nano{0}}apstrādāts | 200 kg | Nav pieejams |
| Minimālais griezuma garums | 1 metrs(remonta daļas) | 3 metri |
| Piegādātāju skaits visā pasaulē | Daudzi (Ķīna, Indija, Eiropa) | Mazāk (speciālās dzirnavas) |
GNEE komentārs:C68700 ir daudz vieglāk iegūt. Ja caurules nepieciešamas ātri vai nelielos daudzumos, C68700 ir praktiska izvēle. C70600 bieži nepieciešams ilgāks izpildes laiks un lielāks MOQ.
Kas jānorāda katram sakausējumam
Pērkot C68700 no GNEE:
ASTM B111 / ASME SB111
C68700 (alumīnija misiņš) — pārbaudiet Al 1,5–2,5%
Temperatūra: O60 (atkvēlināta) izplešanai / H80 taisnai caurulei
Sienas biezums: jūras ūdenim vismaz 2,0 mm
Nano{0}}apstrādāts? Jā/nē (pieskaita 18–22% maksu, +40% kalpošanas laiku)
ASTM G48 dezincifikācijas testa ziņojums (iekļauts)
LV 10204 3.1 dzirnavu sertifikāts
Pērkot C70600 no GNEE:
ASTM B111 / ASME SB111
C70600 (vara niķelis 90/10) — pārbaudiet Ni 9–11%
Temperatūra: tikai O60 (atkausēta).
Sienas biezums: vismaz 1,5 mm (stiprāks par C68700? Nē — faktiski vājāks stiepē)
C70600 nav pieejama nano{0}}apstrāde
Korozijas tests atbilstoši ASTM G52 (nevis G48 — cits standarts)
LV 10204 3.1 dzirnavu sertifikāts
FAQ
Q1: Kas ir lētāks – ASTM B111 C68700 vai C70600?
A: C68700 tiem pašiem izmēriem ir par 40-50% lētāks.
Piemērs: 25 mm x 2,0 mm caurule. C68700=USD 11–14/kg. C70600=USD 18–24/kg. 5000 metru projektam C68700 ietaupa 40 000–60 000 USD. Maksājiet par C70600 tikai tad, ja to prasa jūsu apstākļi.
2. jautājums: vai C70600 kalpo ilgāk nekā C68700 jūras ūdenī?
A: Jā – 20-25 gadi pret 15-20 gadiem C68700 tīrā jūras ūdenī.
C70600 has no zinc, so no dezincification. However, the 5-year difference matters only for projects with >20 gadu dizaina kalpošanas laiks. 15 gadu projektiem abi pārsniedz prasības – tāpēc pērc lētāko (C68700).
Q3: Vai C68700 var aizstāt C70600 esošajās sistēmās?
A: Jā – ja sistēmai nav amonjaka un temperatūras<70°C.
GNEE ir palīdzējis 30+ rūpnīcām aizstāt C70600 ar C68700. Izmantojiet tos pašus izmērus. Nano-apstrādāts C68700 atbilst C70600 izturībai pret koroziju vairumā apstākļu. Ietaupījumi: 30-50% no rezerves caurules izmaksām.
Q4: Kāda ir stiepes izturības atšķirība starp C68700 un C70600?
A: C68700 ir spēcīgāks – 550-750 MPa pret 350-520 MPa C70600.
Daudzi pircēji pieņem, ka C70600 ir spēcīgāks, jo tas maksā vairāk. Nav taisnība. Augstspiediena sistēmām C68700 ir labāka izvēle mehāniski.
Q5: Vai GNEE ir pieejams gan C68700, gan C70600?
A: Jā – GNEE abus sakausējumus glabā mūsu Ķīnas noliktavā.
C68700 krājums: 50+ tonnas (12-50 mm OD, 2–5 mm siena). C70600 krājums: 10-15 tonnas (ierobežoti izmēri). C70600 gadījumā pirms pasūtīšanas apstipriniet krājumus. Izpildes laiks C70600, kas nav noliktavā: 30-40 dienas.
Q6: Kā es varu izlemt, kuru sakausējumu pirkt savam projektam?
A: Izmantojiet GNEE lēmumu koku 6. sadaļā.
Atbildiet uz trim jautājumiem: (1) Vai ir amonjaks? (2) Vai temperatūra pārsniedz 80 grādus? (3) Vai dizaina kalpošanas laiks pārsniedz 20 gadus? Ja kādam ir jā, apsveriet C70600. Ja nē visiem – iegādājieties C68700.
7. jautājums. Kāda ir cenu atšķirība ar nano{1}}apstrādātu C68700 un C70600?
A: Nano-apstrādāts C68700 (14–18 $/kg) joprojām ir par 15–25% lētāks nekā C70600 (18–24 ASV dolāri/kg).
Nano-apstrādāts C68700 palielina korozijas ilgmūžību par 40%, novēršot atstarpi ar C70600. Piesārņotam jūras ūdenim GNEE iesaka ar nano-apstrādātu C68700 salīdzinājumā ar standarta C70600 — līdzīgu veiktspēju par zemākām izmaksām.
100% pārbaude atbilstoši ASTM B111/C68700 — klients ir pieredzējis
Katrai C68700 materiāla partijai tiek veikts daudzpakāpju{1}}pārbaudes protokols:
1) Ķīmiskais sastāvspārbaudīts ar Oksfordas spektrometru (atbilst ASTM B111/B135).
2) Mehāniskās īpašībaspārbaudīts, izmantojot 300 kN universālo testeri stiepes izturībai (lielāka vai vienāda ar 370 MPa) un cietībai (80-110 HRB).
3) Izmēru precizitātepārbauda ar lāzera mikrometru un pneimatisko mērītāju.
4) Pretkorozijas pārbaudeietver dzīvsudraba nitrāta testu un dezincifikācijas dziļuma analīzi (mazāks vai vienāds ar 200 μm atbilstoši ASTM B858).
5) Nesagraujošā pārbaude- 100% virpuļstrāvas vai ultraskaņas defektu noteikšana.
Mēs nodrošinām izsekojamus dzirnavu pārbaudes sertifikātus (MTC) katram sūtījumam, un pēc pieprasījuma ir pieejama trešās puses pārbaude (SGS/BV).
Eksportēt-Gatavs iepakojums — pret-rūsas un koka korpuss
Pēc pārbaudes visas caurules tiek iepakotas saskaņā ar eksporta standartiem un klienta{0}}īpašajām prasībām. Iepakošanas process ir dokumentēts tālāk, lai nodrošinātu izsekojamību un{2}}bezmaksas piegādi.

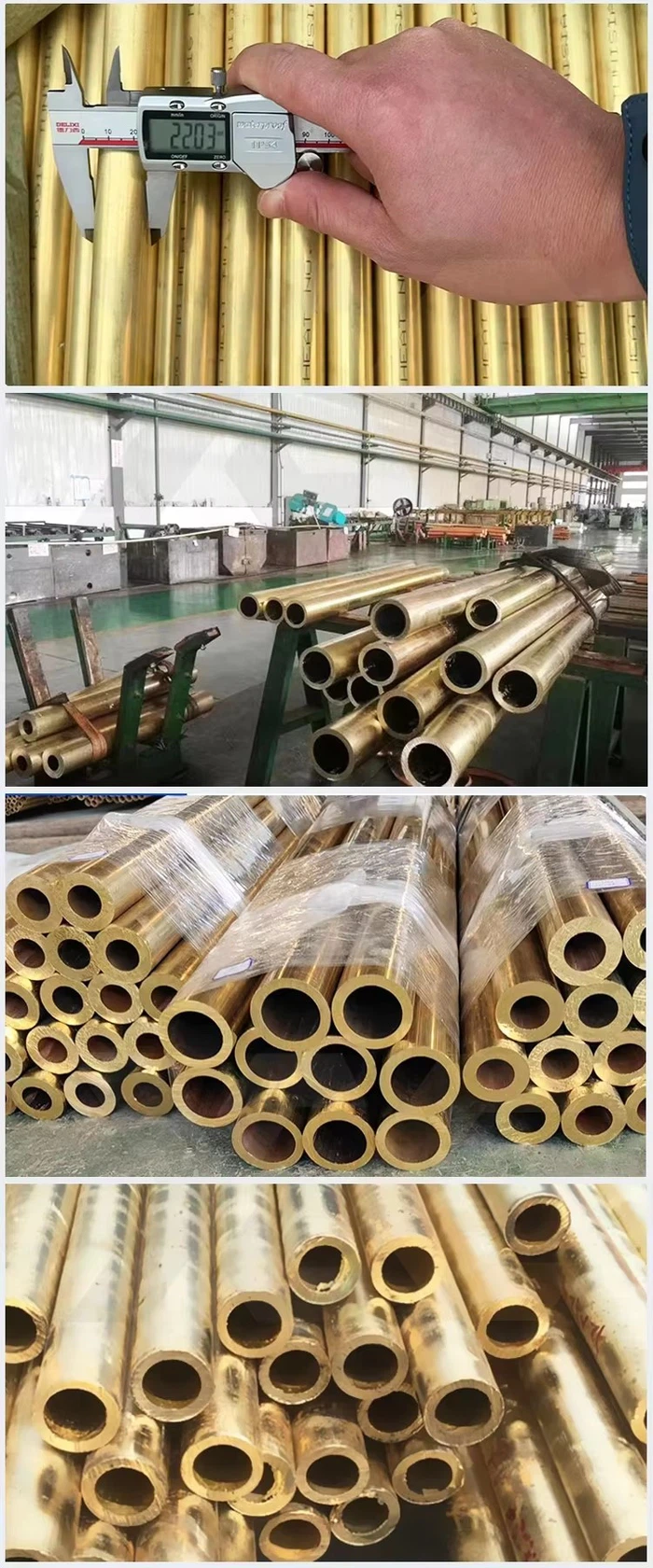

Iepakošanas soļi, kas parādīti video un attēlos:
1. Cauruļu tīrīšana un žāvēšana
2. Plastmasas gala vāciņi abos galos
3. VCI pretrūsas papīra iesaiņojums
4. Saišķas ar mitruma barjeras plēvi
5. Saplākšņa koka korpuss (saderīgs ar ISPM-15) ar putu polsterējumu
6. Marķējums ar ASTM pakāpi, partijas numuru un pārbaudes zīmogu
Mūsu rūpnīca un aprīkojums
Mūsu C68700 (alumīnija misiņa) ražošanas līnija ir aprīkota ar Vācijā-atvasinātām nepārtrauktas ekstrūzijas presēm, augstas-precizitātes tandēma aukstās velmēšanas dzirnavām un tiešsaistes risinājumu termiskās apstrādes krāsnīm. Automātiskā liešanas sistēma nodrošina alumīnija un arsēna elementu viendabīgu sadalījumu, savukārt līnijas virpuļstrāvas testēšanas ierīces reāllaikā uzrauga virsmas defektus. Ar CNC-vadāmām iztaisnošanas un griešanas mašīnām mēs varam piegādāt C68700 caurules un stieņus pielāgotā garumā (±0,5 mm pielaide), kas atbalsta OD no 6 mm līdz 219 mm kondensatora un siltummaiņa lietojumiem.
Vara un vara sakausējumu izstrādājumi — piegādes klāsts
| Produkta forma | Parastie sakausējumi / pakāpes | Izmēru diapazons | Standarti | Tipiski pielietojumi |
|---|---|---|---|---|
| Caurule / caurule | C12200, C11000, C68700, C70600, C71500, C44300, C27000 | OD: 4mm - 219mm Siena: 0,5-20 mm Garums: līdz 15m |
ASTM B68, B75, B111, B280, B359, B466 | Siltummaiņi, kondensatori, HVAC, santehnika, eļļas dzesētāji |
| Plāksne / loksne | C11000, C12200, C26000, C26800, C52100, C68700 | Thk: 0,5–50 mm Platums: līdz 1200 mm Garums: līdz 4000 mm |
ASTM B152, B169, B103, B465 | Elektriskās daļas, jumta segumi, blīves, industriālie paneļi |
| Stienis / Stienis | C11000, C26000, C36000, C46400, C48500, C63000 | Diametrs: 3–120 mm Garums: 1m – 6m (vai pēc pasūtījuma) |
ASTM B16, B124, B138, B150, B453 | Vārstu kāti, vārpstas, stiprinājumi, mehāniski apstrādātas detaļas |
| Vads | C11000, C16200, C17500, C26000, C52100, C64700 | Diametrs: 0,1–12 mm Spoles svars: līdz 100 kg |
ASTM B1, B2, B3, B197, B206, B624 | Metināšanas elektrodi, elektrovadi, atsperes, siets |
| Sloksne / folija | C11000, C19400, C26000, C26800, C52100, C70250 | Thk: 0.05mm – 3.0mm Platums: 5-600 mm |
ASTM B36, B465, B694, B888 | Savienotāji, spailes, akumulatora cilpas, ekranējumi, štancēšanas detaļas |
