Vara elektriskā kopne
Biezums: 3-30 mm
Platums: 10-200 mm
Garums: līdz 6000 mm (pieejams pielāgots griezums)
Rūdījums: ciets, pus-ciets vai atkausēts
Virsmas apdare: tukša, alva-pārklāta, sudraba-pārklāta vai niķelēta-
Vadītspēja: lielāka vai vienāda ar 101% IACS
Pielāgotas opcijas: caurumu štancēšana, locīšana, griešana pēc izmēra
Standarti: ASTM B187, BS EN 13601
Henan Gnee New Material Co., Ltd. ir viens no profesionālākajiem vara elektrisko kopņu ražotājiem un piegādātājiem Ķīnā, kas specializējas augstas kvalitātes vara izstrādājumu nodrošināšanā ar konkurētspējīgu cenu. Laipni lūdzam šeit no mūsu rūpnīcas iegādāties vara elektrisko kopni ar atlaidi. Pielāgoti pasūtījumi ir laipni gaidīti.
Kas ir vara elektriskā kopne?
A vara elektriskā kopneir cieta vai laminēta vadoša sloksne, kas parasti izgatavota noC11000 ETP (Electrolytic Tough Pitch) varšar tīrību99.9%. Tas kalpo kā centrālais enerģijas sadales punkts iekšpusēsadales iekārtas, paneļu dēļi un apakšstacijas, nomainot vairākus kabeļus, lai samazinātu elektroinstalācijas sarežģītību un siltuma veidošanos.
| Parametrs | Vērtība |
|---|---|
| Materiāla pakāpe | C11000 (pazīstams arī kā ETP Cu/Cu-ETP/ASTM B187) |
| Tīrība | Lielāks vai vienāds ar 99,9% |
| Vadītspēja | 100% IACS (lielāks vai vienāds ar 58 MS/m) |
| Standarti | ASTM B187, IEC 60143, BS EN 13601, GB/T 5585 |
| Temperaments | Pus-cieta (H02) vai Hard (H04) pēc vajadzības |
| Pieejamais garums | Līdz 4 metriem (garāks pēc pieprasījuma) |
Pareizavara kopne, ko izmanto elektriskajos paneļos un sadales iekārtāsjāatbilst IEC 61439 šļūdes un klīrensa prasībām. Katram sūtījumam ir pievienoti dzirnavu pārbaudes sertifikāti (MTC).
Kāpēc izvēlēties vara kopni?
Varš joprojām ir globāls standarts augstas{0}}strāvas kopnēm. Zemāk esošajā tabulā ir veikts salīdzinājumsvarš pret alumīnijulēmumu pieņemšanas{0}}kritiskos faktorus.
Vara vs. alumīnija kopne – tehniskais salīdzinājums
| Īpašums | Vara kopne (C11000) | Alumīnija kopne (6061) | Kāpēc tas ir svarīgi jūsu projektam |
|---|---|---|---|
| Elektriskā vadītspēja (% IACS) | 100%(Lielāks vai vienāds ar 58 MS/m) | ~61% | Vara nes tādu pašu strāvu armazāku šķērsgriezumu-– ietaupa paneļa vietu |
| Siltumvadītspēja (W/m·K) | ~401 | ~235 | Labākvara kopnes siltuma izkliedēšana– samazina karstos punktus slēgtās sadales iekārtās |
| Mehāniskā izturība (MPa) | 200–250 | ~90 | Pretojasšļūde un atslābināšanatermisko ciklu laikā — mazāk atkārtotas{0}}griezes notikumu |
| Oksīda slāņa uzvedība | Vadošs | Ne{0}}vadošs (nepieciešama smērviela) | Vara oksīds daranēpalielināt kontaktu pretestību — uzticamāk{0}}ilgtermiņā |
| Tipisks mūža ilgums | 25–50+ gadi | 15-25 gadi | Nolaistvara kopņu apkopesistēmas darbības laikā |
Vara kopņu formas
Thekopņu formas nozīmetieši ietekmēstrāvas nestspējaunsiltuma izkliedēšana. Izvēlieties, pamatojoties uz paneļa mehāniskajiem un termiskajiem ierobežojumiem.

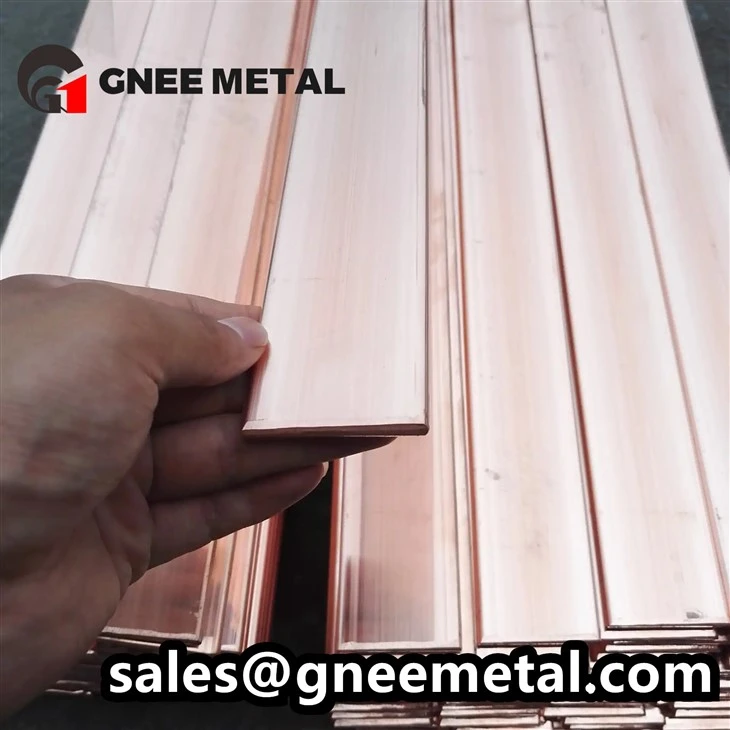

Plakana vara kopne (visbiežāk)
Vispiemērotākais priekš:Augstas-karstuma-vides (slēgiekārtas, KC)
Priekšrocība:Liels virsmas laukums palielinavara kopnes siltuma izkliedēšana
Tipiskā attiecība:Platums: Biezums=5:1 līdz 10:1

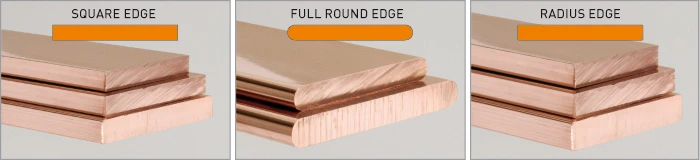

Taisnstūra un apaļas malas kopnes
Vispiemērotākais priekš:Augstas{0}}vibrācijas lietojumprogrammas (EV uzlāde, jūras)
Priekšrocība: Reduced corona effect at higher voltages (>600V)

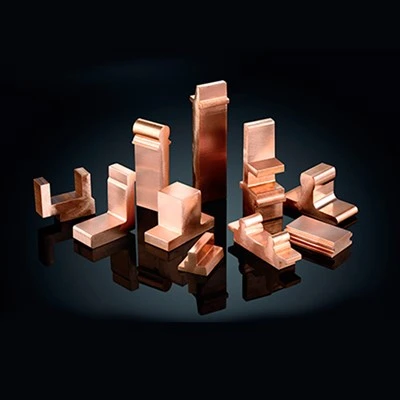

Pielāgotas -formas vara kopnes
Vispiemērotākais priekš:Vietas-ierobežotas modernizācijas paneļi vai sarežģīti jaudas ceļi
Piemēri:L-līkumi, Z-līkumi, daudzslāņu laminētas elastīgās kopnes
Atlases padoms:Tam pašam šķērsgriezuma laukumam{0}}plakanās kopnes vs apaļās kopnes– plakana piedāvā par 15–25% labāku dzesēšanu, savukārt apaļa nodrošina labāku mehānisko stingrību.

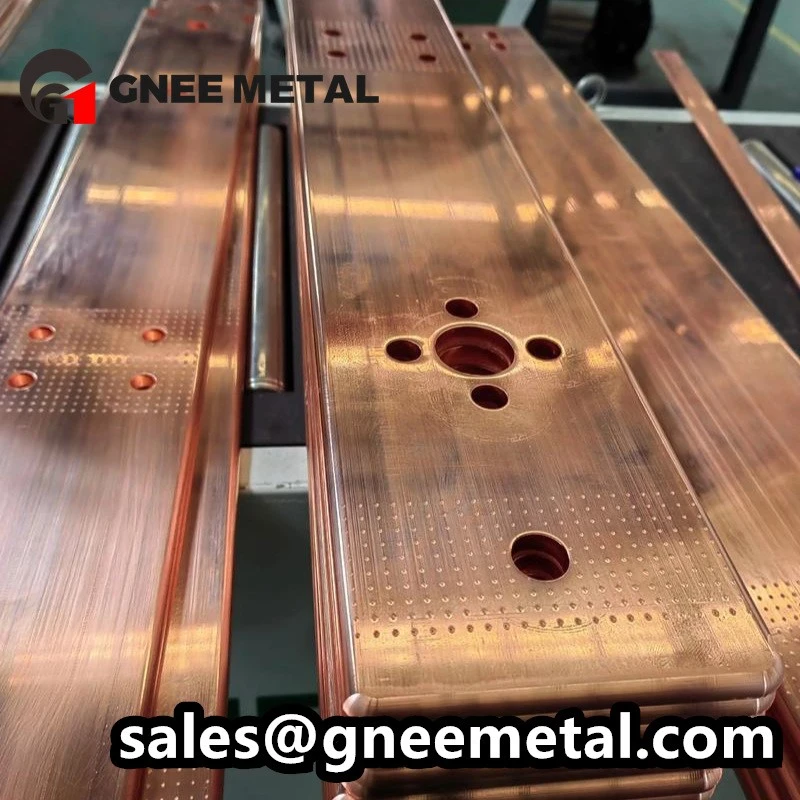

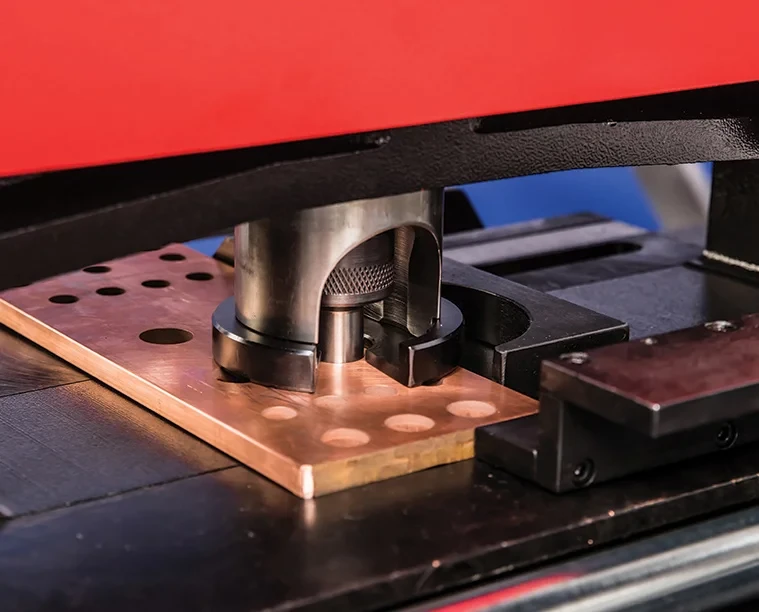

Vara kopņu štancēšana un caurumu štancēšana
Daudzi klienti pieprasavara kopnes ar iepriekš{0}}perforētiem caurumiemtiešai skrūvju savienošanai ar automātiskiem slēdžiem, slēdžiem vai transformatoriem. Mēs nodrošināmvara kopņu štancēšana un CNC apstrādevisiem pielāgotajiem caurumu modeļiem.
Standarta caurumu opcijas
| Cauruma tips | Diametra diapazons | Tolerance | Labākais priekš |
|---|---|---|---|
| Apaļi caurumi | 4-20 mm | ±0,1 mm | Standarta skrūvju savienojumi (M4 līdz M20) |
| Izgriezti caurumi | 6 mm x 12 mm līdz 10 mm x 25 mm | ±0,15 mm | Termiskās izplešanās kompensācija, regulējams stiprinājums |
| Preturbumi | Pielāgoti izmēri | ±0,1 mm | Uzstādīšana vienā līmenī, kur skrūves galva nedrīkst izvirzīties uz āru |
| Vītņoti caurumi | M4 – M12 | 6H pielaide | Tieša skrūvju stiprināšana bez uzgriežņiem |

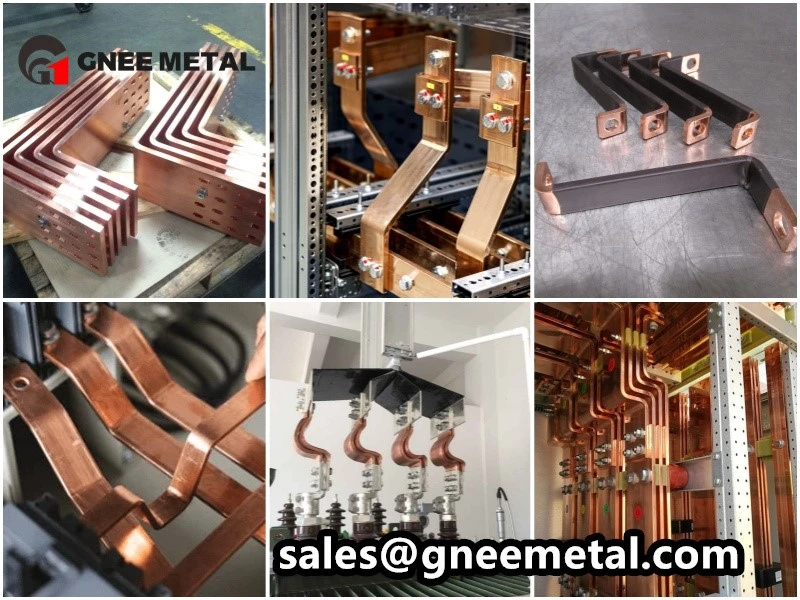

Vara kopņu pielietojumi elektrosistēmās
Pamatojoties uz lauka datiem no vairāk nekā 200 projektiem,vara kopņu pielietojums elektroenerģijas sadalēietver:
Tipiski pielietojumi pēc nozares un pašreizējā diapazona
| Nozare / Pielietojums | Tipisks strāvas diapazons | Kāpēc ir izvēlēta vara kopne |
|---|---|---|
| Datu centra kopnes un PDU | 400A – 5000A | Kompakts dizains un zems karstums – nav dzesēšanas samazināšanās |
| Saules enerģijas kombinētās kastes un invertori | 200A – 1600A | Izturība pret koroziju un augsta apkārtējās temperatūras tolerance |
| EV uzlādes stacijas (ātrās līdzstrāvas) | 250A – 800A | Laminētas elastīgas kopnes vibrācijai un termiskai braukšanai |
| Sadales iekārtas un motoru vadības centri | 800A – 6300A | Augstsvara kopnes strāvas nestspējaar drošu ložņu |
| Apakšstaciju zemējuma tīkli | N/A (bojājuma strāva) | Zema pretestība priekšvara kopnes zemēšanai un savienošanai |
Vara kopnes pašreizējā kapacitāte
Thevara kopnes strāvas nestspējair viskritiskākais parametrs paneļu dizaineriem. Zemāk redzamā tabula parādacaurlaidība plikām C11000 vara kopnēmstandarta apstākļos (35 grādi apkārtējā, 65 grādi maksimālā darba temperatūra, AC 50/60Hz, pamatojoties uz IEC 61439 noslogošanas vadlīnijām).
Plakanā vara kopnes caurlaidība – parastie izmēri
| Platums (mm) | Biezums (mm) | Šķērsgriezums- (mm²) | Pašreizējā kapacitāte (ampēri) |
|---|---|---|---|
| 20 | 3 | 60 | 180 A |
| 20 | 5 | 100 | 250 A |
| 25 | 6 | 150 | 350 A |
| 30 | 5 | 150 | 370 A |
| 30 | 6 | 180 | 410 A |
| 40 | 5 | 200 | 460 A |
| 40 | 6 | 240 | 520 A |
| 50 | 5 | 250 | 550 A |
| 50 | 6 | 300 | 620 A |
| 60 | 6 | 360 | 720 A |
| 60 | 10 | 600 | 1050 A |
| 80 | 6 | 480 | 900 A |
| 80 | 10 | 800 | 1350 A |
| 100 | 10 | 1000 | 1600 A |
Šī kapacitātes tabula ir balstīta uz ASTM B187 un IEC 61439 standartiemvara kopne, ko izmanto elektriskajos paneļos un sadales iekārtās. Ja apkārtējās vides temperatūra pārsniedz 35 grādus, reiziniet ar 0,88 (45 grādi) vai 0,76 (55 grādi). Līdzstrāvas lietojumiem,vara kopnes strāvas nestspējair aptuveni par 5-8% augstāks.
Nepieciešams ne{0}}standarta izmērs?Mēs nodrošināmvara kopņu specifikācijas un izmērijebkuram šķērsgriezumam-līdz 1200 mm².
Sazinieties ar mums, lai veiktu pielāgotu aprēķinu

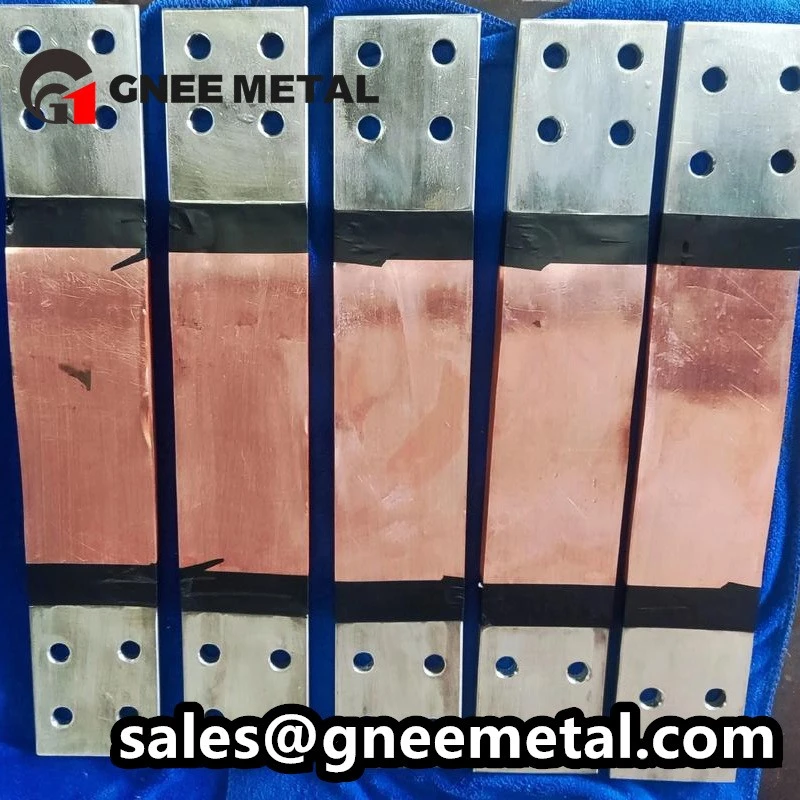

Konservētas vara kopnes izturībai pret koroziju
Lai uzlabotu izturību pret koroziju, kontaktu veiktspēju un elektrisko drošību, mēs piedāvājam trīs standarta pārklājuma iespējas plussiltuma saraušanās izolācija. Konservētas vara kopnes, kas nodrošina izturību pret korozijuir visizplatītākā izvēle iekštelpu sadales iekārtām. Pareiziskārda pārklājums / sudraba pārklājums / niķeļa pārklājums vara kopnēmvar pagarināt kalpošanas laiku 2-3 reizes skarbos apstākļos. Papildu aizsardzībai nodrošinām arīkrāsainas termiski saraušanās caurulesizolācijai, pieskārienu{0}}drošai drošībai un fāzes identifikācijai.
Pārklāšanas un izolācijas iespējas vara kopnēm
| Virsmas apstrāde | Biezums / Spec | Galvenais ieguvums | Tipisks pielietojums |
|---|---|---|---|
| Alvas pārklāšana | 3-8 mikroni | Zemas izmaksas, laba izturība pret koroziju | Standarta sadales iekārtas, paneļu dēļi |
| Sudraba pārklājums | 5-15 mikroni | Zemākā kontaktu pretestība, augsta vadītspēja | Augstas-frekvences, EV savienotāji, militārie |
| Niķeļa pārklāšana | 3-10 mikroni | Lieliska nodilumizturība, augsta temperatūras stabilitāte | High-temperature environments (>150 grādi) |
| Termiski saraušanās caurules | 1,5x – 3x saraušanās koeficients | Elektriskā izolācija, pieskāriena{0}}droša, krāsa-kodēta (sarkana/melna/zila/dzeltena/zaļa) | Izolētas vara kopņu sistēmas, datu centri, EV akumulatori |
Parvara kopnes zemēšanai un savienošanai, pietiek ar alvošanu. Parvara kopnes datu centriem un serveru telpām, mēs iesakāmsudraba pārklājums + termosarūkošās cauruleslai nodrošinātu zemāko kontakta pretestību un pieskārienu{0}}drošu. Augstsprieguma -slēgierīcēm (＞600 V),PVC vai epoksīda izolācijair pieejams pēc pieprasījuma.
Vara kopņu kvalitātes pārbaude un pārbaude
| Pārbaudes vienums | Aprīkojums | Pieņemšanas standarts | Biežums |
|---|---|---|---|
| Vadītspēja | Virpuļstrāvas sigmaskops | Lielāks vai vienāds ar 58 MS/m (100% IACS) | Katra partija |
| Izmēru pārbaude | CMM / suporti | ±0,1 mm (platums/biezums), ±0,5 mm (garums) | 100% |
| Cietība | Rokvels / Vikers | HV 60-85 (pusciets) | Katra partija |
| Sāls aerosols (korozija) | ASTM B117 kamera | Alvas-pārklājums: 96 h vai vienāds ar bez sarkanas rūsas | Iknedēļas |
| Siltuma pieaugums (ΔT) | Termokamera + slodzes banka | ΔT Mazāks vai vienāds ar 35K pie nominālās strāvas | Parauga pamats |
Šie testi nodrošina, ka katrsvara kopņu uzstādīšanas prakseir izpildīta prasība par kvalitātes konsekvenci. Trešās

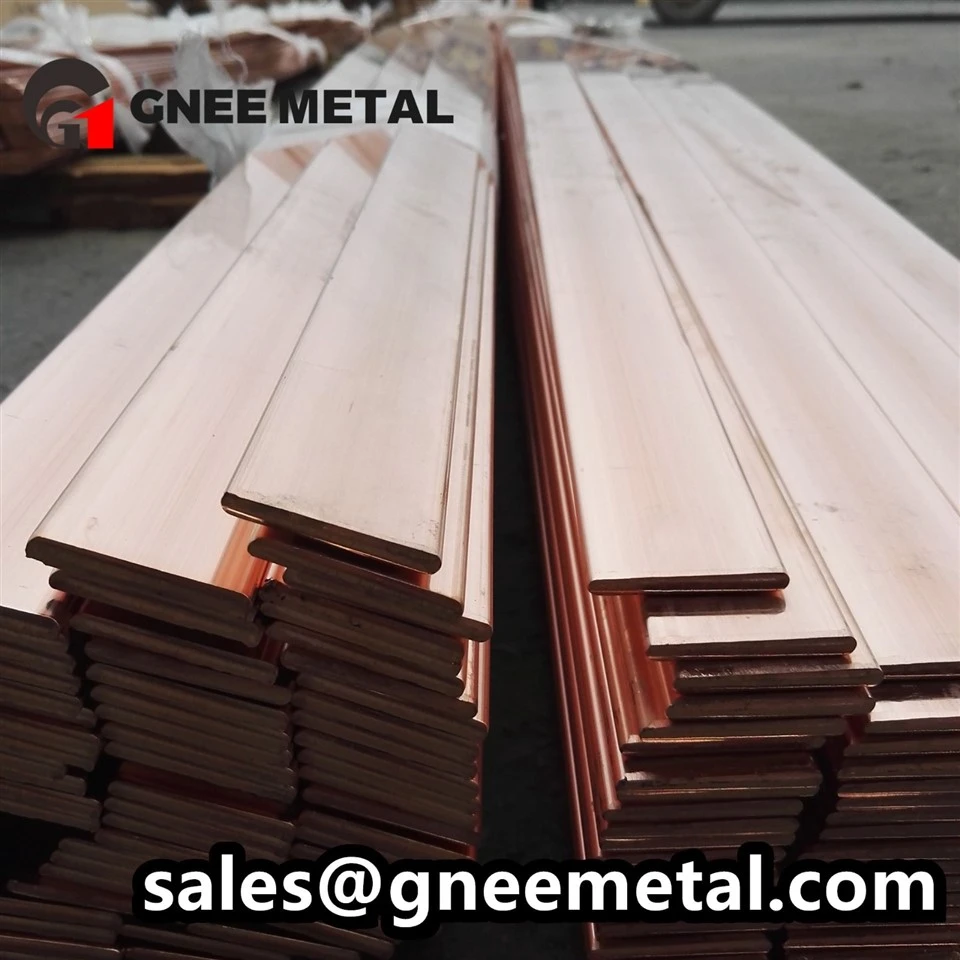

Vara kopņu iepakošana eksportam
Interleaving:Kraftpapīrs + putu loksne starp katru kopnes slāni
Mitruma aizsardzība:VCI (tvaika korozijas inhibitora) plēve, kas aptīta ap saišķiem
Sagrupēšana:Tērauda siksnas uz koka paletēm (termiski{0}}apstrādātas, IPPC sertificēts)
Marķēšana:Materiāla marka (C11000), PO numurs, izmēri, pārklājuma veids, daudzums
Papildu aizsardzība elastīgām kopnēm:Kartona malu aizsargi + atsevišķi poli maisi
Konteinera iekraušana:Maksimāli 24 paletes uz 20GP konteineru (aptuveni . 18-22 tonnas vara kopņu).
Vara kopņu štancēšana un CNC apstrāde
Ražošanas process:
Izejvielu griešana– CNC griešana līdz ±0,1 mm
Caurumu štancēšana / štancēšana- CNC torņa prese (cauruma pielaide ±0,1 mm)
Malu noņemšana un rādiusa velmēšana– noņem asas malas
Liekšana / formēšana- CNC presēšanas bremze (leņķa pielaide ±1 grāds)
Pārklājums (pēc izvēles)– iekš-skārda/sudraba/niķeļa pārklājuma līnija
Galīgā pārbaude– 100% izmēru + vadītspējas pārbaude
Izpildes laiki:
| Pasūtījuma veids | Izpildes laiks |
|---|---|
| Paraugs (standarta izmērs, bez pārklājuma) | 5-7 darba dienas |
| Paraugs (pielāgots izmērs/izmēri) | 7-10 darba dienas |
| Ražošanas pasūtījums (standarta, bez pārklājuma) | 10-15 darba dienas |
| Ražošanas pasūtījums (ar alvas/sudraba pārklājumu) | 15-20 darba dienas |
| Elastīgas vai laminētas vara kopnes{0}}vibrācijas riskam pakļautām vidēm | 20-25 darba dienas |
Pirmo reizi{0}}klienti var pieprasītviens bezmaksas vara kopnes paraugs(garums ir mazāks par vai vienāds ar 300 mm, standarta šķērsgriezums{1}}). Jūs maksājat tikai par piegādi.
Noklikšķiniet šeit, lai pieprasītu savu paraugu tūlīt
FAQ
Q1: Kāds ir minimālais pasūtījuma daudzums (MOQ) vara kopnēm?
MOQ=10 gabstandarta izmēriem no mūsu presformu bibliotēkas.MOQ=50 gabpriekšpielāgotas -formas vara kopnes(L-līkumi, Z-līkumi, īpaši caurumu raksti). Parelastīgas vai laminētas vara kopnes, kas paredzētas vibrācijām{0}}bīstamām vidēm, MOQ=30 gab.
Pasūtījumu paraugiem nav MOQ. Mēs atbalstām nelielas -sērijas prototipus pirms masveida ražošanas.
Q2: Vai jūs piedāvājat paraugus? Kāda ir jūsu parauga politika?
Jā, mēs piedāvājam paraugus visiem vara kopņu veidiem.
| Parauga veids | Izmaksas | Piegāde | Atmaksas politika |
|---|---|---|---|
| Standarta izmērs (no noliktavas) | Bezmaksas | Klients maksā | N/A |
| Pielāgots izmērs / apšuvums / liekšana | 50 USD | Klients maksā | Atmaksājama, pasūtot 500+ gabalus |
Parauga izpildes laiks:5-7 darba dienas standarta izmēriem, 7-10 darba dienas pielāgotiem izmēriem.
Q3: Kādi ir jūsu standarta vara kopņu izmēri?
Platums:10 mm līdz 220 mm| Biezums:3 mm līdz 30 mm| Garums:līdz 4 metriem(ilgāk pieejams ar savienojuma komplektu)
Skatiet mūsuvara kopņu specifikācijas un izmēriIepriekšējā kapacitātes tabula pašreizējiem vērtējumiem.
Q4: Cik ilgi kalpo vara kopnes?
Iekštelpu, kontrolēta vide:30-50 gadi. Barga vai piekrastes vide ar alvu:20-30 gadi.
Šī iemesla dēļvara kopņu ilgmūžība no 25 līdz 50 gadiemir galvenais atlases kritērijs komunālajiem pakalpojumiem, datu centriem un rūpnieciskām iekārtām.
Q5: Vai varat nodrošināt apzīmogotas vai saliektas vara kopnes ar caurumiem?
Jā.Mēs nodrošināmvara kopņu štancēšana un CNC apstrādear:
Caurumu pielaide:±0,1 mm
Liekumu pielaide:±1 grāds
Maksimālais lieces garums:līdz 600 mm
Nosūtiet savu zīmējumuPDF, DWG vai DXFformātā ātram citātam.
Q6: Kādus sertifikātus nodrošina jūsu vara kopnes?
RoHSunREACHatbilstošs
CE (LVD)sertificēts
UL fails pieteikumā
Par papildu samaksu ir pieejami{0}}trešās puses pārbaudes ziņojumi (SGS, TÜV).
Ir iekļauti dzirnavu pārbaudes sertifikāti (MTC).bezmaksas ar katru sūtījumu.
Q7: Vai jūs piedāvājat izolētas vara kopnes?
Jā.Mēs piedāvājam trīs izolācijas iespējas:
| Izolācijas veids | Sprieguma reitings | Labākais priekš |
|---|---|---|
| Termosuraušanās caurules (-krāsu kods) | Līdz 15kV | Izolētas vara kopņu sistēmas, datu centri, EV akumulatori |
| Epoksīda pulvera pārklājums | Līdz 36kV | Augstsprieguma{0}}sadales, āra apakšstacijas |
| PVC uzmava | Līdz 600V | Pamata pieskārienu{0}}droša aizsardzība zemsprieguma{1}}paneļiem |
Parvara kopnes datu centriem un serveru telpām, mēs iesakām sudraba pārklājumu + termiski saraušanās caurules, lai nodrošinātu zemāko kontakta pretestību un pieskārienu{1}}drošu.
Q8: Kāda ir atšķirība starp C11000 un C10100 vara?
| Novērtējums | Tīrība | Labākais priekš |
|---|---|---|
| C11000 (ETP) | 99.9% | Standartavara kopne, ko izmanto elektriskajos paneļos un sadales iekārtās- rentabls |
| C10100 (OFE) | 99.99% | Augsts-vakuums, liela vadītspēja vai jutīgas elektroniskas lietojumprogrammas |
99% kopņu lietojumu,C11000 ir pietiekams un ieteicams.
Q9: Vai jūs piedāvājat vara kopnes zemēšanai un savienošanai?
Jā. Vara kopnes zemēšanai un savienošanaiir pieejami standarta un pielāgotos izmēros. Mēs iesakāmskārda pārklāšanazemēšanai mitrā vai āra vidē.
Q10: Vai jūs piedāvājat vara kopnes saules elektrostacijām?
Jā. Vara kopnes saules elektrostacijāmnepieciešama augsta izturība pret koroziju āra iedarbībai. Mēs iesakām:
Alvas vai sudraba pārklājumsaizsardzībai pret koroziju
UV-izturīgs termiski sarūkošsizolācijai
Augsti ietilpības rādītājilīdzstrāvas lietojumiem (5–8% augstāks nekā maiņstrāva)
Q11: Vai jūs sūtāt starptautiski?
Jā.Mēs piegādājam visā pasaulē, izmantojot jūras kravu, gaisa kravu vai kurjeru (DHL, FedEx, UPS). Tipiski piegādes galamērķi ir:
Ziemeļamerika (ASV, Kanāda, Meksika)
Eiropa (Vācija, Lielbritānija, Francija, Itālija, Spānija, Polija)
Āzija (Japāna, Dienvidkoreja, Indija, Vjetnama, Taizeme)
Tuvie Austrumi (AAE, Saūda Arābija, Izraēla)
Austrālija un Jaunzēlande
Parkonservētas vara kopnes, kas nodrošina izturību pret koroziju, mēs pievienojam VCI plēvi un putu pārklājumu, lai novērstu oksidēšanos garo jūras pārvadājumu laikā.
